Система генерирования электрической энергии ВЭЛМА 100

Вэлма 100

Система генерирования электрической энергии ВЭЛМА 100 предназначена для снабжения потребителей, подключенных к микрогазотурбинной установке, электроэнергией заданного вида и качества согласно ГОСТ 32144-2013. Изделие обеспечивает первоначальное раскручивание газотурбинного двигателя электрогенератором в двигательном режиме до частоты вращения необходимой для запуска газотурбинного двигателя и последующего преобразования электрической энергии вырабатываемой электрогенератором в электрическую энергию промышленного стандарта.

В состав изделия входят: электрогенератор, преобразователь частоты, блок управления, блок коммутации, LC-фильтр и трансформатор.

Электрогенератор предназначен для преобразования механической энергии турбокомпрессора в электрическую энергию (генераторный режим) и для преобразования электрической энергии, в механическую энергию вращения (двигательный режим). Генератор является синхронной обратимой электрической машиной с возбуждением от высококоэрцитивных постоянных магнитов. Ротор генератора установлен на двух радиальных газодинамических подшипниках.

Преобразователь частоты может работать в двух режимах – стартерном и генераторном. В стартерном режиме обеспечивается запуск электрогенератора в двигательном режиме для предварительного расскручивания газотурбинного двигателя. В этом режиме преобразователь частоты питается от внешней промышленной электрической сети или от высоковольтной акумуляторной батареи. При переходе в генераторный режим происходит переключение на питание от электрогенератора и формирование электроэнергии заданного вида и качества на выходе изделия.

Управление изделием осуществляется от панели оператора, расположенной на блоке управления или по цифровому каналу связи (RS-485 ModBus RTU).

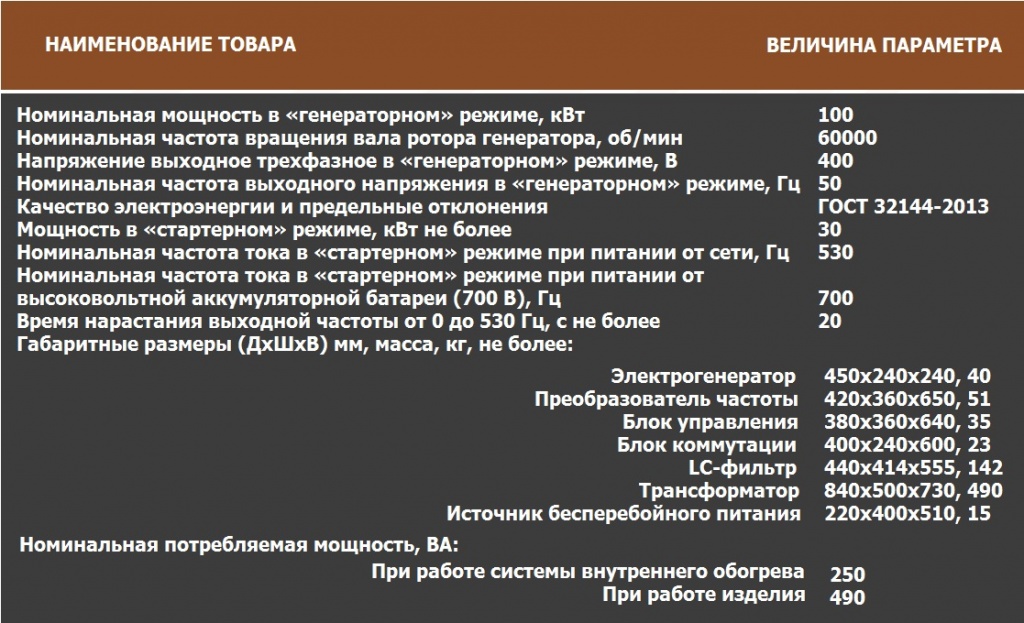

Основные параметры и размеры изделия ВЭЛМА 100

Номинальная мощность в «генераторном» режиме, кВт 100
Номинальная частота вращения вала ротора, об/мин 60 000
Напряжение выходное трехфазное в «генераторном» режиме, В 400
Частота выходного напряжения в «генераторном» режиме, Гц 50
Качество электроэнергии и предельные отклонения ГОСТ 32144-2013
Мощность в стартерном режиме, кВт не более 30
Номинальная частота тока в «стартерном» режиме при питании от сети, Гц 530
- при питании от высоковольтной аккумуляторной батареи, Гц 700
Время нарастания выходной частоты от 0 до 530 Гц, с не более 20
Номинальная потребляемая мощность при работе изделия, ВА 490
- при работе системы внутреннего обогрева 250

Габаритные размеры (ДхШхВ) мм, масса, кг, не более:

Электрогенератор 450х240х240, 40
Преобразователь частоты 420х360х650, 51
Блок управления 380х360х640, 35
Блок коммутации 400х240х600, 23
LC-фильтр 440х414х555, 142
Трансформатор 840х500х730, 490
Источник бесперебойного питания 220х400х510, 15

По техническому заданию заказчика НПО «ЭРГА» разрабатывает и производит высокоскоростные электрогенераторы и электродвигатели ВЭЛМА с требуемым набором характеристик.
